軟件提供參數化建模工具，可迅速建立角鋼塔、鋼管塔、鋼管桿、水泥桿、構架等三維桿塔模型。已完成2199基桿塔的三維建模，且建模工作仍在持續進行中。桿塔數據庫中存儲了桿塔重量、使用條件、呼高、基礎作用力和地腳螺栓等信息。

軟件接口豐富，支持導入GIM（MOD）、TTA、MYL、JSON等數據快速生成桿塔三維模型，導出FBX、OBJ、OSGB、STL、GLTF、B3DM、GLB、GIM等格式模型文件。

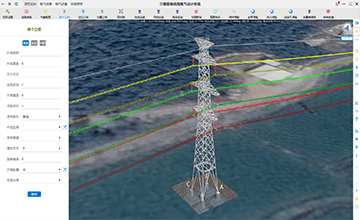

三維鐵塔

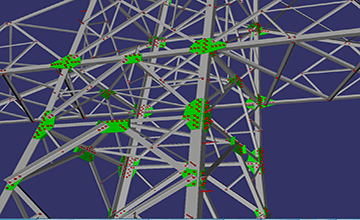

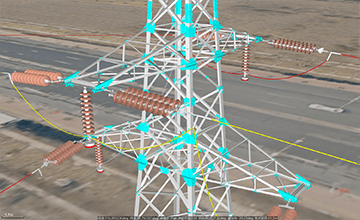

鐵塔節點板

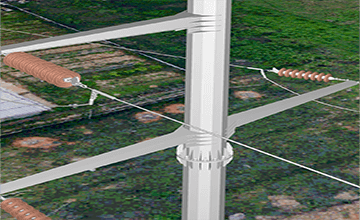

三維鋼管桿

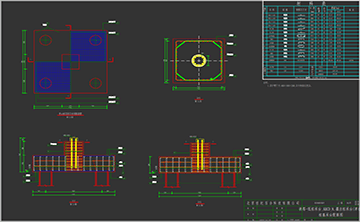

得益于一個平臺的優勢，設計基礎時系統直接讀取三維電氣設計成果，調取各線路方案的桿塔型式和坐標信息，按DEM或塔基點生成塔位地形圖，在三維地形中完成基礎設計。直接在三維大場景線路中顯示基礎精細化三維模型，基礎與桿塔、地形完全匹配，真實反映基礎配置情況。編輯修改基礎后，三維場景中基礎模型自動更新，保證了三維顯示模型與二維施工圖完全一致。

提供了系統性的基礎設計解決方案 系統以解決整條線路桿塔的基礎設計為出發點，統一規劃基礎尺寸方案、配筋方案和構造方案，輸出全線路基礎配置表和材料統計表。

在三維地形中配置高低腿 系統借助于DEM、DOM、點云、GPS測點等測繪數據生成各基桿塔的三維塔位地形圖，自動配置鐵塔高低腿，確定設計露頭高度，統計挖土或回填土方量。

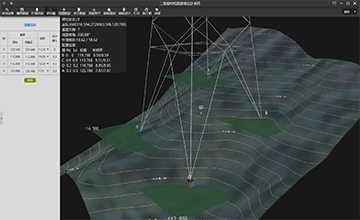

高低腿配置

自動導入基礎作用力 系統有多種數據接口，支持從桿塔庫、荷載文件或其它數據文件中批量導入荷載數據。僅有一組作用力的數據，系統自動按參數分解基礎作用力，考慮多種工況組合，保障基礎計算安

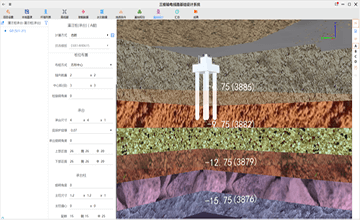

三維地質管理 系統提供三維地質顯示和管理功能，提供開放式的土壤數據庫。地質參數可按整基鐵塔輸入，也可四腿分開輸入，解決了鐵塔四腿地質參數不同情況下的地質輸入和管理問題。

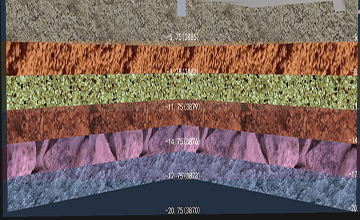

三維地質模型

基礎規劃 系統可按地質、鐵塔類型、基礎型式等方式規劃基礎。自動生成同一桿塔采用不同基礎型式材料用量分析對比表，方便基礎選型。

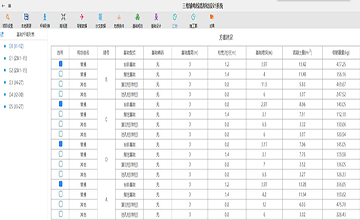

造價分析對比表

智能優選 基礎優選時，既可指定采用方案庫優選，也可讓系統自動優選。方案庫中存儲的基礎尺寸和配筋都是經設計人員審核后存儲的方案。基礎優選時，默認先從方案庫中挑選合適的基礎，無合適的基礎方案時再啟動系統優選功能。優選出的基礎通過審核后又可存儲到方案庫中。實現了知識的積累和重復利用，提高設計質量和效率。

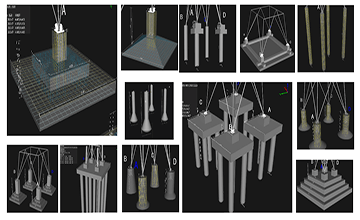

系統提供豐富的基礎類型 支持臺階、板式、掏挖、重力式、灌注樁、擴底樁、預制樁、巖石、筏板等十余種基礎型式。
